拖链电缆线通常是由哪些部分构成的
发布时间:2018-09-26 17:04:24 点击次数:1396

  拖链电缆线通常是由7部分构成,分别是:导体芯、导体结构、芯线绝缘结构、绞线结构、内护套结构、屏蔽结构、外护套结构等构成,由于拖链电缆的需求特点,每种结构的使用材料都有特定的要求。

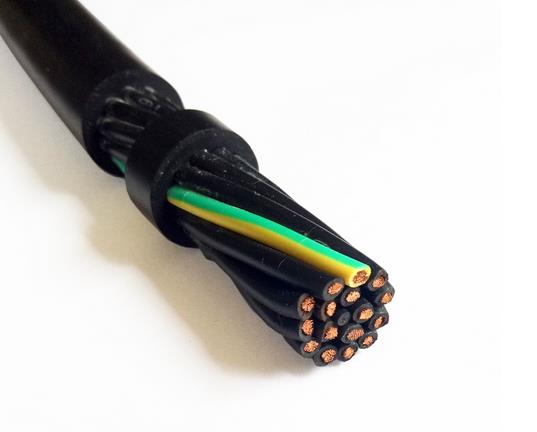

拖链电缆线通常是由哪些部分构成的


  首先,RVV电缆线主要用于固定安装或移动的机器设备上,如操控箱里面。通常

  其次是我们的拖链电缆,为了满足不停歇的来回移动,比较常规电缆通常有以下几个部分组成:

  1.抗拉中心

  在拖链电缆线的中心根据芯数数量以及每根芯线交叉区域的空间里尽可能的有一个真正的中心线填充(而不是像通常情况下,用一些填充料或废塑料制成的垃圾芯线填充)这种方法能有效的保护绞线结构,防止绞线游离到拖链电缆线的中心区域。

  2.导体结构

  拖链电缆线应该选择具有柔韧性的导体,一般来说导体越细,电缆的柔韧性越好,但导体过细,会产生拖链电缆线的缠绕现象。一系列长期的实验提供了单根导线的直径,长度和节向的屏蔽组合,它有最适宜的抗拉能力。

  3.芯线绝缘

  拖链电缆线内的绝缘材料不能彼此粘滞。而且绝缘层还需要支撑每股单股的导线。因此只有在高压成型的PVC或者TPE材料才能用于拖链的数百万米电缆中的应用过程中证实他的可靠性。

  4.绞线

  拖链电缆线的绞线结构必须以的交合节距绕在一个稳定的抗拉中心周围。然而由于绝缘材料的应用,绞线结构应按运动状态设计,从12根芯线开始,因该采用成束绞合的方式。

  5.内护套

  拖链电缆线的甲胄式挤压成型的内护套取代廉价的羊毛材料,填充物或附属填充物。这一方法能保证绞线结构不会散乱。

  6.屏蔽

  拖链电缆线是用优化的编织角度将屏蔽层紧紧的编织在内护套外,松散的编织带会降低EMC的保护能力并且屏蔽层也很快因屏蔽的断裂而失效。紧密编织的屏蔽层同时具有抗扭力的作用。

  7.外护套

  拖链电缆线由不同的改良材料制成的外护套具有不同的功能,有抗UV功能的,有抗低温功能的,有耐油的以及成本优化的。但所有的这些外护套都有一个共同点,高耐磨性,并不会粘附任何东西。外护套必须是高柔性的但也要有支撑功能,当然应该是高压成型的。

  以上就是拖链电缆线的结构特点,由于不同的电线电缆厂的生产标准不一样,那么在各个结构选取材料上和拖链电缆线结构工艺方法也有很大的不同,这些就形成了不同电线电缆厂生产的拖链电缆线具有不同的质量和特性特点。
