几种常见行车电缆卷筒工作原理
发布时间:2018-11-09 16:11:08 点击次数:965

  为了让行车设备上的行车电缆工作更加顺利和有效率,工作上一般要使用好用的电缆卷筒来实现预期的目的,那么项目上采用技术先进的高效的电缆卷筒不但可以将可以给行车电缆以及行车设备的工作更好实现,但是工作人员需要掌握必要的行车电缆卷筒的工作控制原理,不同的电缆卷筒型号也对应不同的工作控制原理,需要分别了解。


几种常见行车电缆卷筒工作原理


  行车电缆卷筒概述

  为了适应移动电器供电需要,如起重电磁铁、电动平板车、各种起重机、行车、电动抓斗等,技术先进,性能卓越的电力电缆卷筒。根据收缆的动力来源,分为弹簧式电缆卷筒和电动式电缆卷筒两种。

  行车电缆弹簧式卷筒

  行车电缆弹簧式卷筒是引进发条式卷缆器技术,以蜗卷弹簧为动力,利用弹簧的储能自动卷取电缆的机械装置。具有供电筒单,操作安全可靠,电缆受力适中等特点。有结构紧凑、外型美观的滑环内装式,便于维修的滑环外装式和卷取较长线缆的悬臂式三种规格产品,供用户选择。

  行车电缆弹簧式卷筒的结构特点:

  1、采用蜗卷弹簧为动力,自身不消耗电能,工作可靠。

  2、采用集电滑环-碳刷架结构传递电能,使其供电连续、平稳。

  3、设置了可逆转机构,避免卷筒逆转而折断弹簧。

  行车电缆电动式卷筒

  行车电缆电动式卷筒用于卷取大规格,长距离的供电行车电缆,能做到移动电器同步收放电缆。就其动力形式,可分为力矩电机电动式和三相异步电机电动式。

  行车电缆电动式卷筒的控制回路提供接口给主控制回路,步移动电器同步自动收放电缆,并设备力矩调节装置,用于调整电缆张力,延长电缆的使用寿命。

  现有卷取500V以下电力行车电缆和6KV,10KV高压电缆等多种电动式卷筒规格。

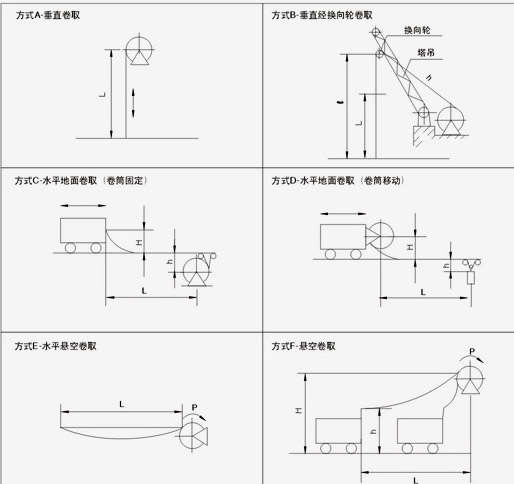

  行车电缆卷筒安装方式示意图
