充电桩电缆穿线管敷设方法
发布时间:2018-10-15 16:08:09 点击次数:1608

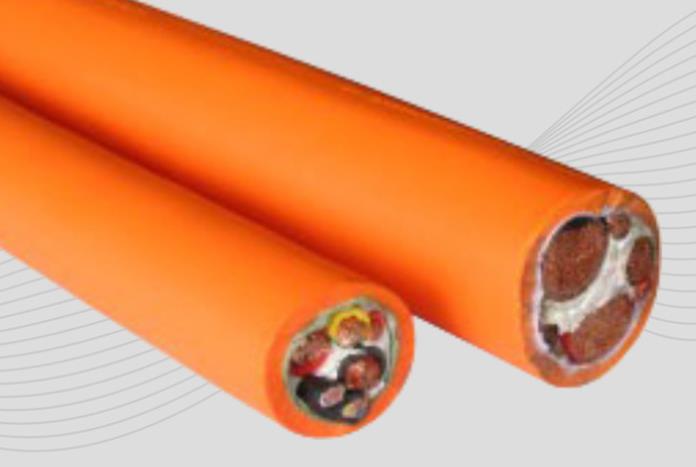

  充电桩电缆在从高压配电箱出来之后到达充电桩设备的走线一种走线方式是穿线管敷设方式,正确的使用这种敷设方法,可以安全的将充电桩电缆敷设好,为正常使用充电桩并高效的给电动汽车充电提供了保障,结合充电桩电缆的一些特性,我们在实现穿线管敷设方法敷设的时候需要注意细节,那么下面是该种方法的细节。


充电桩电缆穿线管敷设方法


  穿线管主要用于保护充电桩电缆,由于工业场合一般都在室外或地下敷设,环境较恶劣,一般选用镀锌水煤气管(GB/T3091低压流体输送用焊接钢管)。具体应符合以下原则:

  1穿线管的最小弯曲半径一般为管径的6倍。

  2穿线配管应尽量可能走短的路径,穿线管弯曲处通常采用弯头,每隔2个90°弯头或穿线管直线长度超过30m时,要设置穿线盒。(注:超过2个弯头不加直通就不好拧了,一般也不会30m设置一个穿线盒,一般钢管为了方便运输都是6m一段的)

  3穿线管内的充电桩电缆填充系数一般不超过40%,单根穿单钢管时,穿线管的内经不应小于充电桩电缆外景的1.5倍。

  4穿线管与仪表连接时,一般使用金属软管或挠性连接管。(注:实际上挠性的意思就是失去外力时不会返回原状,这样即使由于外力发生了形变,挠性连接管也不会将力再返给充电桩电缆,避免充电桩电缆的外力损伤)

  5穿墙、穿楼板时应设置保护管。保护管可按上述填充率设计。在楼板上露出10~100mm,楼下露出10mm。

  6充电桩电缆进入接线箱时,宜选用穿线管和防爆电缆密封接头(也就是格兰或戈兰,英文GLAND)

  7穿线配线应考虑不影响设备和工艺管道的安装和拆卸,同时考虑保护和操作方便。

  敷设充电桩电缆是安装充电桩的一部分,也是非常重要的一部分,会设计到一些充电桩电缆的物理特性和电力知识问题,但是只要我们认真细心,按照说明和原理做,就不会有什么问题,敷设好充电桩电缆之后就可以把电能源源不断的提供给电动汽车了。
