易初带您认识控制电缆
发布时间:2019-07-04 14:52:02 点击次数:656

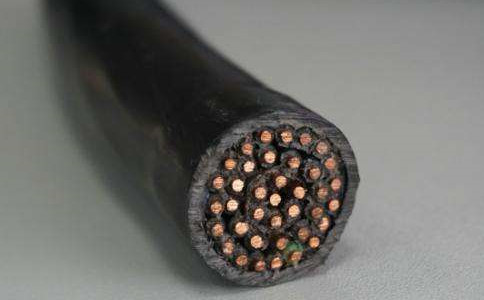

控制电缆是适用于工矿企业、能源交通部门、供交流额定电压450/750伏以下控制、保护线路等场合使用的聚氯乙烯绝缘、聚氯乙烯护套控制电缆。


今天,易初电缆为您介绍控制电缆的基本型号、性能特点和技术参数等,帮助您更好地完成电缆的选型。

一、控制电缆的基本型号说明

    控制电缆常见的基本型号如下:

KVV:铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆

KVVR:铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆

KVVP:铜芯聚氯乙烯绝缘聚氯乙烯编织屏蔽控制电缆

KVVRP:铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制软电缆

KVVP2:铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆

KVVP22:铜芯聚氯乙烯绝缘聚氯乙烯护套铜线编织屏蔽、钢带控制电缆

KYJV:铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆

KVJVR:铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆

二、控制电缆的性能特点

1. 直流电阻:20℃, 0.4mm铜线,小于等于148Ω/km ,0.5mm铜线,小于等于95Ω/km。

2. 绝缘电气强度:导体之间1min 1kv不击穿,导体与屏蔽1min 3kv不击穿。

3. 绝缘电阻:每根芯线与其余线芯接地,控制电缆大于10000MΩ.km,HYAT电缆大于3000MΩ.km。

4. 工作电容:平均值52±2nF/km。

5. 远端串音防卫度:150kHZ时指定组合的功率平均值大于69dB/km。

三、控制电缆的技术参数

1. 额定电压:U0/U为450/750V。

2. 工作温度:导体线芯长期工作温度为70℃、105℃两种,电缆敷设温度不低于0℃。

3. 推荐弯曲半径如下:

1)无铠装电缆,应不低于电缆外径的6倍;

2)铠装或铜带屏蔽电缆,应不低于电缆外径的12倍;

3)屏蔽软电缆,不低于电缆外径的6倍。

4. 控制电缆泛指设备仪表供电/信号控制。

5. 代表型号:KVV/KYJV/还有其它仪表线等等。

以上就是易初电缆关于控制电缆的简单介绍,希望能够帮助大家更好地完成电缆选型,感谢关注易初电缆。
