4芯拖链电缆适用场合和结构参数
发布时间:2018-10-17 16:49:03 点击次数:1501

  4芯拖链电缆就是电缆的导体是4股铜芯的,增强了电缆的传输电力和信号的能力,4芯拖链电缆一般应用在对中等电压强度的设备和机械上,比如变频器、伺服电机、机器人系统以及工厂设备等,4芯拖链电缆结构并不复杂,但是对质量的要求比较高,需要选购质量好的拖链电缆来适用效果更好。

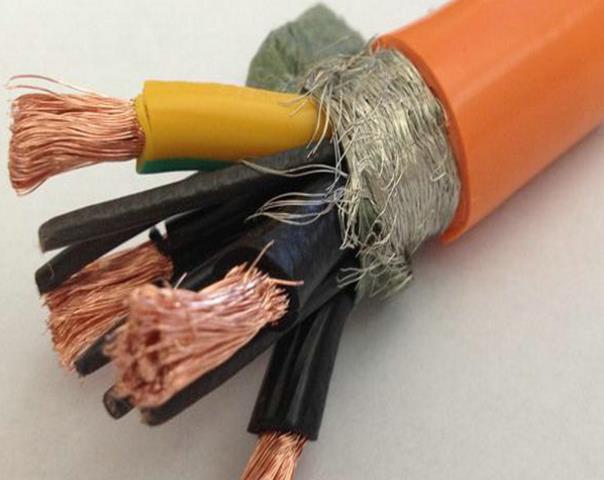

4芯拖链电缆适用场合和结构参数


  一、4芯拖链电缆适用场合,4芯2.5平方纯铜电缆拖链线缆适合于固定安装和柔性使用,例如在干燥,潮湿和严重潮湿房间里有一般机械需求的机器和工业化工厂的构造.例如自动化技术,控制和生产工程,机器人和工业化工厂的构造,电机构造,驱动系统,变频器和伺服电机之间的电力电缆.

  二、4芯拖链电缆结构参数:

  导线:裸铜多股线符合IEC60228,EN60228,VDE0295,6级

  绝缘:PVC,TI2符合DINVDE0281HD21.1

  颜色代码:带有连续编号的黑色芯线符合EN50334,自3根带有一根黄绿接地线

  芯线结构:分层

  内护套:PVC(SC712C)

  屏蔽:镀锡铜编织套

  外护套:PVC,TM2符合DINVDE0282HD22.1

  护套颜色:灰色(RAL7000)

  技术参数

  额定电压:Uo/U0.6/1kv

  测试电压:4000V芯线/屏蔽2000V

  小弯曲半径SC712CSC710

  固定敷设:5×D4×D

  移动安装:10×D6×D

  使用温度

  固定敷设:-40至70℃

  移动安装:5至70℃

  抗辐射强度:8×10^7cJ/kg

  耐油性:轻浅机油、齿轮油、润滑油等

  耐化学性:参见化学性附表

  4芯拖链电缆在拖链系统中,一般具有非常好的柔软性,很适合拖链系统的要求,对质量的要求和性能的要求就需要该种4芯拖链电缆护套材料具有稳定的化学性能和强硬的机械性能以及导体4芯铜导体的导电能力。
